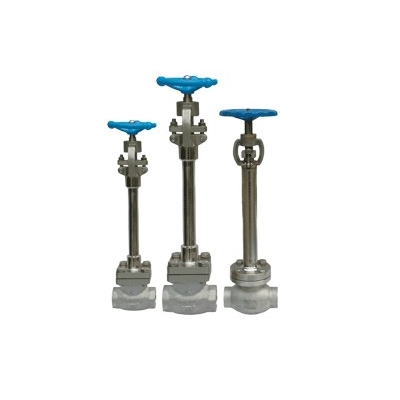

【LNG专用低温截止阀】主要用于LNG介质系统上，具有开关灵活、密封可靠、防静电及耐压等特点。
结构特点：
类型：直通型
连接方式：插入焊（SW）
公称压力：4.0MPa
设计温度：-196℃
动作方式：手动
【LNG专用低温截止阀】主要零件材料：
阀体：0Cr18Ni9(相当于ASNI S304）
阀杆：0Cr18Ni9(相当于ASNI S304）
阀盖：0Cr18Ni9(相当于ASNI S304）
阀顶：0Cr18Ni9(相当于ASNI S304）
填料：复合四氟乙烯
【LNG专用低温截止阀】主要尺寸（mm）
|
产品代号 |
d |
L |
L开 |
L关 |
B |
D1 |
D2 |
|
28JF10 |
10 |
100 |
355 |
350 |
10 |
20 |
14.5 |
|
28JF15 |
15 |
100 |
355 |
350 |
10 |
25 |
18.5 |
|
28JF20 |
20 |
125 |
398 |
390 |
10 |
35 |
25.5 |
|
28JF25 |
25 |
125 |
398 |
390 |
10 |
35 |
28.5 |
|
28JF32 |
32 |
160 |
547 |
535 |
15 |
45 |
38.5 |
|
28JF40 |
40 |
160 |
547 |
535 |
15 |
52 |
45.5 |
|
28JF50 |
50 |
180 |
630 |
610 |
20 |
56 |
57.5 |
|
28JF65 |
65 |
200 |
630 |
610 |
20 |
78 |
70.5 |
|
28JF80 |
80 |
220 |
680 |
650 |
30 |
98 |
89.5 |
|
28JF100 |
100 |
240 |
680 |
650 |
30 |
118 |
108.5 |
|
28JF150 |
150 |
280 |
720 |
680 |
40 |
170 |
159.5 |
