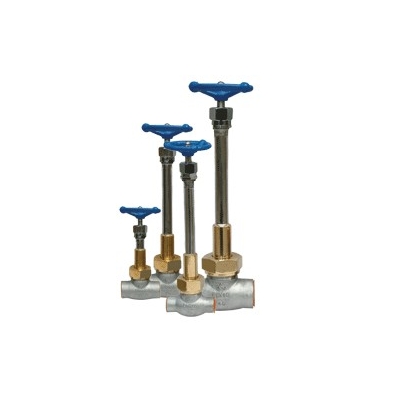

【低温截止阀】主要用于液氧（液氮、液氩）等低温液态介质系统上，具有开关灵活、密封可靠、耐压等特点。
结构特点：
类型：直通型
连接方式：插入焊（SW）/法兰
公称压力：4.0MPa
设计温度：-196℃
动作方式：手动
【低温截止阀】主要零件材料：
阀体：0Cr18Ni9(相当于ASNI S304）
阀杆：0Cr18Ni9(相当于ASNI S304）
阀盖：0Cr18Ni9(相当于ASNI S304）
阀顶：0Cr18Ni9(相当于ASNI S304）
填料：复合四氟乙烯
【低温截止阀】主要尺寸（mm）
|
产品代号 |
DN |
H开 |
H关 |
A |
L |
D |
D2 |
重量（KG） |
|
18JF10 |
10 |
287 |
278 |
75 |
8 |
65 |
14.5 |
1.20 |
|
18JF15 |
15 |
287 |
278 |
75 |
8 |
65 |
18.5 |
1.60 |
|
18JF20 |
20 |
330 |
318 |
90 |
8 |
100 |
25.5 |
2.40 |
|
18JF25 |
25 |
330 |
318 |
90 |
8 |
100 |
28.5(32.5) |
2.90(2.96) |
|
18JF32 |
32 |
390 |
372 |
110 |
8 |
120 |
38.5 |
3.50 |
|
18JF40 |
40 |
390 |
372 |
110 |
8 |
120 |
45.5 |
4.40 |
|
18JF50 |
50 |
480 |
460 |
165 |
15 |
160 |
57.5 |
9.60 |
|
18JF65 |
65 |
480 |
460 |
180 |
15 |
160 |
70.5 |
13.40 |
|
18JF80 |
80 |
530 |
503 |
200 |
15 |
240 |
89.5 |
20.80 |
|
18JF100 |
100 |
530 |
510 |
220 |
15 |
240 |
108.5 |
25.64 |
|
18JF150 |
150 |
723 |
663 |
350 |
30 |
360 |
159.5 |
63.30 |
