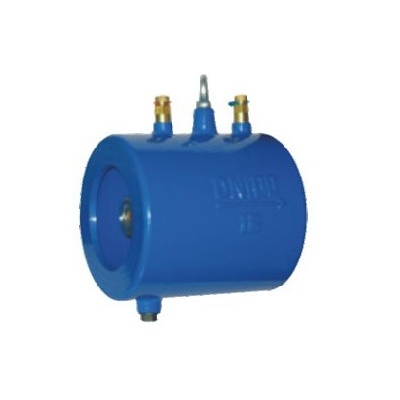

WS103动态流量平衡阀

WS103动态流量平衡阀

每一个阀出厂时已设定流量；其中的阀芯决定流量。阀体内安装多个阀芯，流量范围广(2-730立方米/小时)阀上可安装压力检测孔，便于检验工作状况。需配对夹式法兰和垫圈。

工作原理：

当平衡阀前后压差小于最小启动压差是弹簧未被压缩，流通面积最大。当阀门前后压差在工作范围时阀胆压缩弹簧，进入工作状态，水流通过阀胆两边的圆孔和几何型的通道流过；由于阀胆在运动，两边几何流型的通道也因此变化—阀体的流通面积不断变化，在这一压差范围内水流流量基本保持恒定。当平衡阀前后压差超越工作范围是，阀胆完全压缩弹簧，水流只从阀胆两边的圆孔流过，此时阀胆变成了固定的调节器，流量与压差成正比，随压差的增大而增大。

　　动态流量平衡阀通过改变平衡阀的阀芯的过流面积来适应阀门前后的变化，从而达到控制流量的目的。动态平衡阀是一个局部阻力可以变化的节流元件，对于不可压缩的流体其简化流量的方程为：

Q=KA（△P）

Q——通过平衡阀的流量；

K——阀门开度的流量系数；

A——阀芯的过流面积

△P——阀门进出口压差

由于在阀门的开度不变的前提下，K值的变化可忽略，因此阀门的流量要保持恒定应控制A（△P）不变。而平衡阀由可变过流面积的阀胆和高精度（±5%）的弹簧及支撑装置构成。弹簧受压差的作用自动控制阀胆上过流面积的大小，从而使通过阀门的流量恒定。

动态流量平衡阀技术特征：

☆阀体：铸铁、铸钢、不锈钢
☆阀芯AUTOFLOW：不锈钢、青铜，表面经镀镍处理。
☆最大工作压力：1.6MPa
☆最高水流温度：110℃
☆误差：±5%
☆压差范围：14~220KPa，35~410KPa
☆法兰连接：DN65~DN800。
