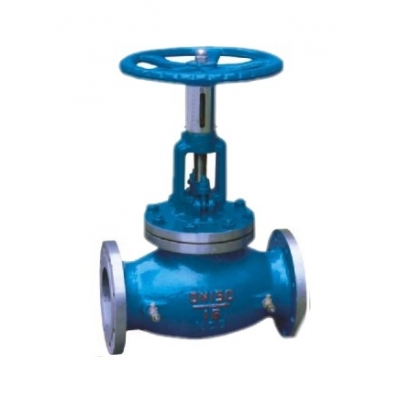

KPF手动流量平衡阀是供热系统中的理想产品,既可安装在供水管上,也可以安装在回水管上,尤其对于高温环路,为方便调试,更要装在回水管上,安装了平衡阀的供(回)水管不必再设截止阀。
产品的性能及优点:
1、改善供热工况:采用手动调节的线及热力点,都可以按着设计工况进行流量调节,达到良好的温度工况,各采暖建筑物冷热不均的现象得到有力的改善。
2、节省能源:热力管网由于温度压力的失调,造成某些支流量过大,由于分支安装了手动调节阀,克服了温度压力失调,避免开窗户,达到节约能源的目的。
3、改善管网水力工况:手动调节阀能按照额定流量进行控制,将管网超量运行的流量降低,使原本水工况恶化程度得到一定改善。
工作原理:
KPF手动流量平衡阀是通过改变阀芯与阀座的间隙(开度),来改变流经阀门的流动阻力以达到调节流量的目的,其作用对象是系统的阻力,能够将新的水量按照设计计算的比例平衡分配,各支路同时按比例增减,仍然满足当前气候需要下的部份负荷的流量需求,起到热平衡的作用。
技术参数:
☆公称压力:1.6MPa;
☆公称通径:15~500mm;
☆适用温度:0~200℃;
☆法兰标准:GB/T 17241.6 GB/T 9113;
☆试验标准:GB/T 13927 API598;
☆阀体材质: 铸钢、不锈钢;
☆适用介质:水、油等非腐蚀性液体;
主要技术参数
公称压力PN(MPa)
|
试验压力(MPa)
|
工作压力(MPa)
|
工作介质
|
介质温度(℃)
|
||
壳体
|
密封
|
P20
|
P12
|
|||
1.6
|
2.4
|
1.76
|
1.5
|
1.6
|
水、蒸汽
|
≤200
|
手动流量平衡阀主要零件材料
零件名称
|
阀体、阀盖、阀瓣、
手轮、填料压套 |
阀杆
|
密封圈
|
螺母
|
垫圈
|
填料
|
材质
|
优碳钢、灰铸铁
|
不锈钢
|
不锈钢
|
铸钢
|
橡胶石棉板
|
膨胀石墨
|
