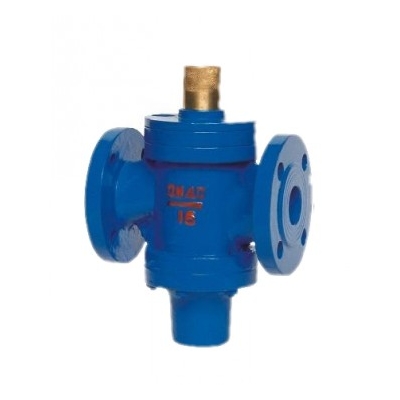

ZL47F-16型自力式平衡阀，用于需要进行流量控制的水系统中，尤其适用于供热、空调等非腐蚀性液体介质的流量控制。运行前一次性调节，即可使系统流量自动恒定在要求的设定值。

特 点

1、能使系统流量自动平衡在要求的设定值；
2、能自动消除水系统中因各种因素引起的水力失调现象，保持用户所需流量，克服“冷热不均”，提高供热，空调的室温合格率；
3、能有效克服“大流量，小温差”的不良运行方式，提高系统能效，实现经济运行；
4、采用数字显示装置，直接设定手动调节阀开度确定流量，使用智能仪表一次性调试。

工作原理

自力式平衡阀由自动调节阀瓣和手动调节阀瓣两部分组成。系统流体的工作压力为P1，手动调节阀瓣的前后压力分别为P2、P3。当手动调节阀瓣调到基本一位置时，即人为确定了“设定流量”，以及相对应的固定（P2-P3）值。当系统流量增大时，此时自动调节阀瓣自动关小，直到流量重新维持到设定流量，反之亦然。

产品设计选型

1、一般在管网的分支点，热口，室内立管皆应设计、安装自力式平衡阀，以提高系统调节性能。
2、自力式平衡阀可安装在供水管上，也可安装在回水管上。当系统流体工作压力超过散热器允许工作压力时，为安全起见，自力式平衡阀宜安装在供水管上。
3、最高使用温度100℃，公称压力1.6MPa。（温度>100℃以上的要定做）
4、适用压差范围：20-30KPa。当系统工作压差超过300KPa时，为防止产生噪音，应采取措施将多余的压差消耗掉。
5、选取用DN15~DN25口径的自力式平衡阀，须注明连接方式。

主要外形尺寸及性能参数

尺寸参数 法兰连接尺寸按GB4216
