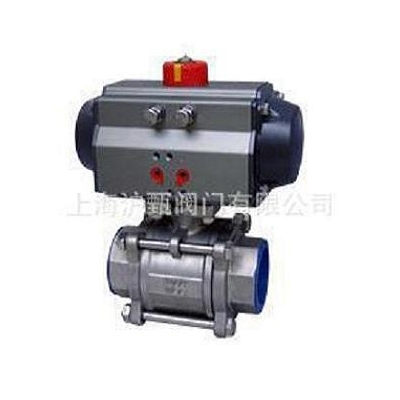

气动三片式球阀分为三片式内螺纹球阀、三片式焊接球阀及三片式法兰球阀。阀体铸造采用国外引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。可设置90°开关定位机构，根据需要加锁以防止误操作。内螺纹连接球阀及对焊连接球阀适用于PN1.0～4.0MPa,工作温度-29～180℃（密封圈为增强聚四氟乙烯）或-29～300℃（密封圈为对位聚苯）的各种管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氨盐水、中和水等多种介质。
沪甄气动三片式球阀主要技术参数
|
公称通径DN(mm) |
6-100 |
||||
|
材料\材料代号 |
C |
P |
R |
|
|
|
主要零件 |
阀体 |
WCB |
CF8 304 |
CF8M 316 |
|
|
球板 |
WCB |
CF8 304 |
CF8M 316 |
|
|
|
阀杆 |
2Cr13 |
0Cr18Ni9 |
0Cr17Ni12Mo2 |
|
|
|
密封圈 |
增强聚四氟乙烯 对位聚笨 |
||||
|
填料 |
聚四氟乙烯 柔性石墨 |
||||
|
适用工况 |
适用介质 |
水、蒸汽、油品 |
硝酸类 |
醋酸类 |
|
|
适用温度 |
-28℃～350℃ |
||||
|
执行器 |
型号 |
AT系列、GT系列 |
|||
|
气源压力 |
0.4～0.7MPa |
||||
上海沪甄阀门。
